Одноканальный усилитель низкой частоты 22 Вт (TDA2005)
УНЧ имеет хорошие эксплуатационные характеристики, надежен и прост в сборке. Его можно использовать как в домашних условиях, так и в автомобиле. Применение в качестве усилительного элемента интегральной микросхемы TDA2005 позволило реализовать следующие функции:
Защита от КЗ нагрузки
Защита от перегрева;
Защита от бросков напряжения питания в диапазоне до 40 В.
Усилитель имеет широкий диапазон питающих напряжений от 6 до 18 В.
Технические характеристики усилителя
Напряжение питания 6...18 В
Ток в режиме покоя 75 мА
Пиковое значение выходного тока 3 А
Сопротивление нагрузки >2 Ом
Выходная мощность 22 Вт
Коэффициент усиления по напряжению 50 Дб
Диапазон воспроизводимых частот 40 … 20000 Гц
Коэффициент нелинейных искажений 1%
Размеры печатной платы 34х28 мм
Рисунок 1. Принципиальная схема.

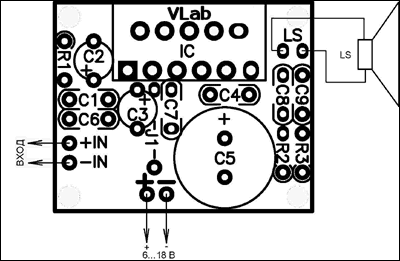

Рисунок 2. Расположение элементов на плате и подключение усилителя.
