Четырех/двух канальный усилитель низкой частоты 4X11Вт/2X22Вт (TDA1554Q)
Предлагаемый усилитель обладает малыми габаритами и широким диапазоном питающих напряжений. УНЧ воспроизводит частоты 45 Гц…20 кГц при коэффициенте нелинейных искажений 0.1%. Области применения данного УНЧ крайне разнообразны. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе Вашего музыкального комплекса. Выбор выходной мощности и числа каналов осуществляется самим радиолюбителем, поскольку элементная база обеспечивает работу как одного, так и другого варианта.
Технические характеристики усилителя
Напряжение питания 6...15 В
Ток в режиме покоя 100 мкА
Пиковое значение выходного тока 4 А
Сопротивление нагрузки >2 Ом
Стандартный режим
Выходная мощность 11 Вт
Входное сопротивление 60 кОм
Коэффициент усиления по напряжению 20 Дб
Мостовое включение
Выходная мощность 22 Вт
Входное сопротивление 30 кОм
Коэффициент усиления 26 дБ
Диапазон воспроизводимых частот 45 … 20000 Гц
Коэффициент нелинейных искажений 0.1%
Размеры печатной платы 45х60 мм
УНЧ выполнен на интегральной микросхеме TDA1554Q, содержащей четыре идентичных УНЧ по 11 Вт. При работе в режиме 4х11 Вт каждый усилитель работает отдельно со своим входным сигналом и на свою нагрузку. Для удвоения выходной мощности на той же нагрузке и при том же напряжении питания (вариант 2х22 Вт) усилители включаются попарно по мостовой схеме.
Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус (для этого имеются монтажные отверстия по краям платы под винты 2,5 мм).
Габариты устройства специально рассчитаны для использования его совместно с компьютерным радиатором от процессоров семейства Pentium. Радиатор устанавливается перпендикулярно плате.
Рисунок 1. Принципиальная схема. (4X11 Вт)

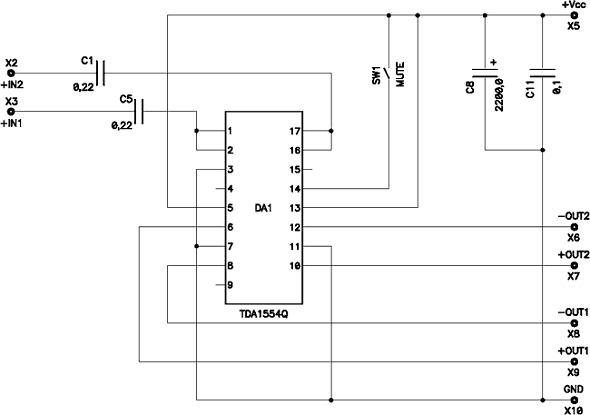

Рисунок 2. Принципиальная схема. (2X22 Вт)
Рисунок 3. Расположение элементов на плате.
Рисунок 4. Вид печатной платы со стороны проводников.
